SolidWorks Simulation Kullanarak Detaylı Frekans Analizi

Mühendislik ve tasarım dünyasında, yapısal analizlerin önemi her geçen gün artmaktadır. Bu analizler arasında frekans analizi, bir yapının doğal frekanslarını belirlemek ve bu frekanslara bağlı olarak titreşim davranışlarını incelemek için kritik bir rol oynar. SolidWorks Simulation, bu tür analizleri hızlı ve etkili bir şekilde gerçekleştirmek için güçlü bir araçtır. Bu yazıda, SolidWorks Simulation ile frekans analizi yapmanın temel adımlarını ve bu sürecin faydalarını ele alacağız.

Frekans Analizi Nedir?

Frekans analizi, bir yapının doğal frekanslarını ve bu frekanslardaki mod şekillerini belirlemeye yönelik bir analiz türüdür. Doğal frekanslar, bir sistemin kendi başına titreşmeye başladığında oluşan frekanslardır. Eğer bir sistem, doğal frekansına yakın bir frekansta dış bir kuvvetle zorlanırsa, rezonans meydana gelebilir ve bu da yapının ciddi şekilde hasar görmesine neden olabilir. Bu nedenle, frekans analizi, tasarımların güvenli ve dayanıklı olmasını sağlamak için hayati öneme sahiptir.

SolidWorks Simulation ile Frekans Analizi Adımları

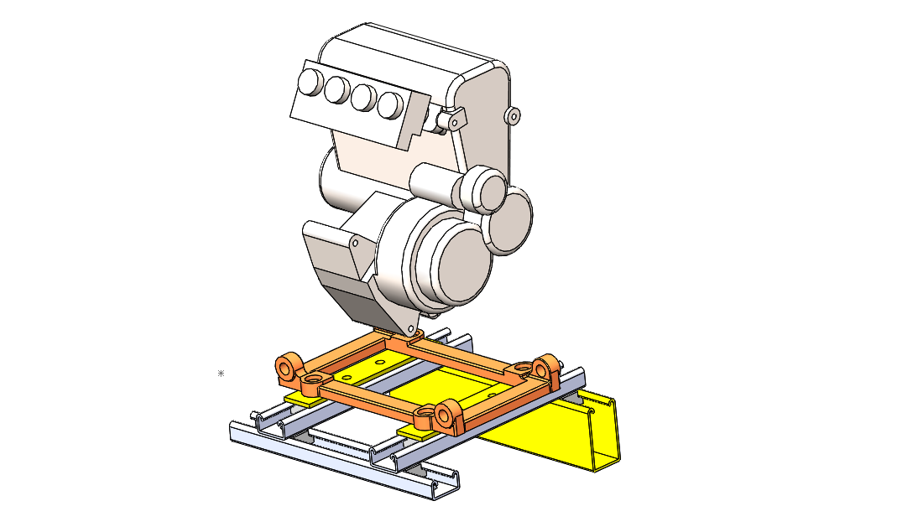

#1 Model Hazırlığı

İlk adım, analiz etmek istediğiniz yapıyı SolidWorks’te modellemektir. Bu model, analizde kullanılacak tüm geometrik ve malzeme özelliklerini içermelidir.

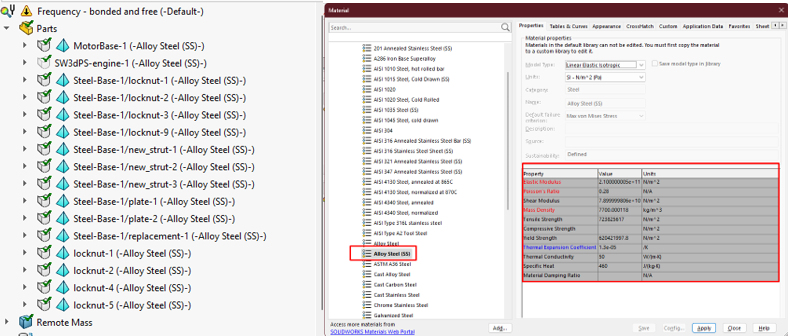

#2 Malzeme Tanımlama

Modelinizi oluşturduktan sonra, malzeme özelliklerini tanımlamalısınız. SolidWorks Simulation, çeşitli malzeme kütüphaneleri sunar ancak özel malzeme özellikleri eklemeniz de mümkündür.

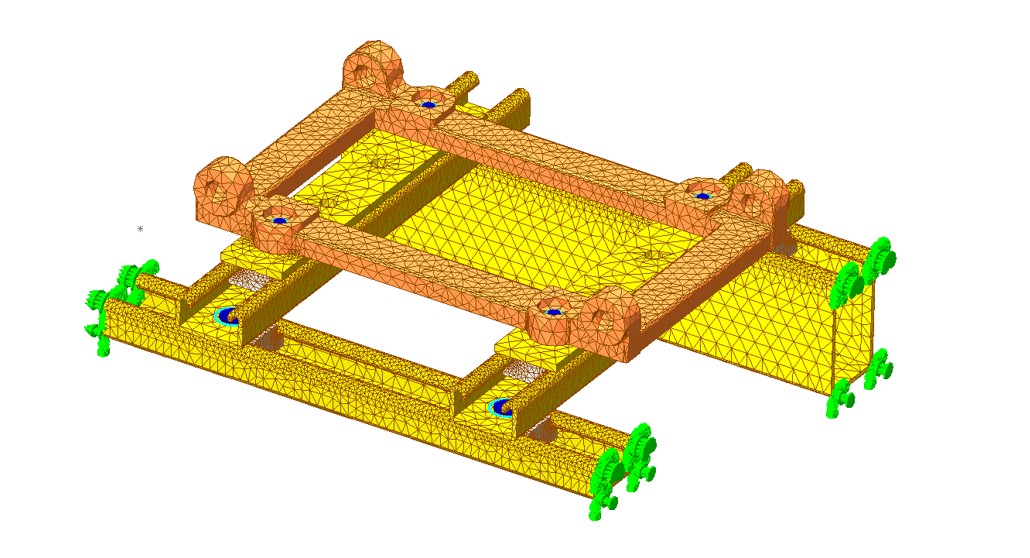

#3 Mesh (Ağ) Oluşturma

Frekans analizi için doğru bir ağ (mesh) oluşturmak çok önemlidir. Mesh, modelinize uygulanan kuvvetlerin ve etkilerin nasıl dağıldığını belirler. Daha ince bir mesh, daha doğru sonuçlar verir ancak hesaplama süresini de artırabilir.

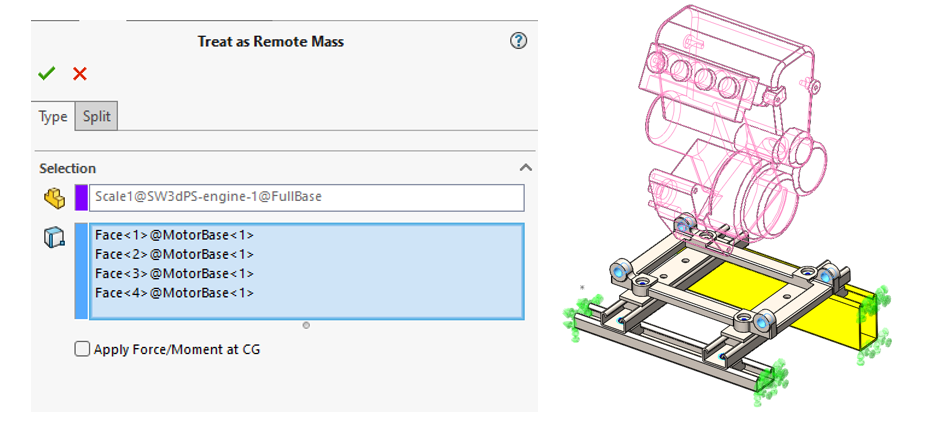

#4 Sınır Koşulları ve Yükler

Analizinizin doğruluğu için sınır koşulları ve yükleri doğru bir şekilde tanımlamanız gereklidir. Bu, modelinizin gerçek dünyadaki davranışını simüle etmenize yardımcı olur.

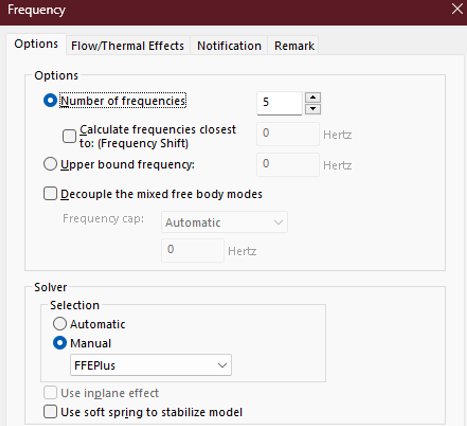

#5 Frekans Analizi Ayarları

SolidWorks Simulation’da frekans analizi için özel ayarları yapılandırmalısınız. Bu ayarlar, analiz sırasında göz önünde bulundurulacak mod sayısını ve çözüm yöntemlerini içerir.

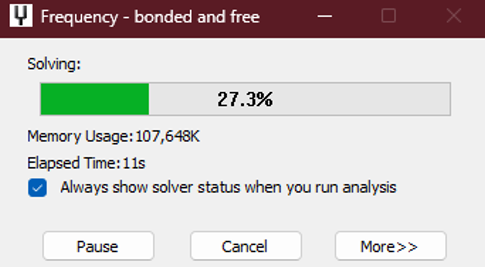

#6 Analizi Çalıştırma

Tüm ayarlamaları yaptıktan sonra, frekans analizini çalıştırabilirsiniz. SolidWorks Simulation, belirlediğiniz parametrelere göre doğal frekansları ve mod şekillerini hesaplayacaktır.

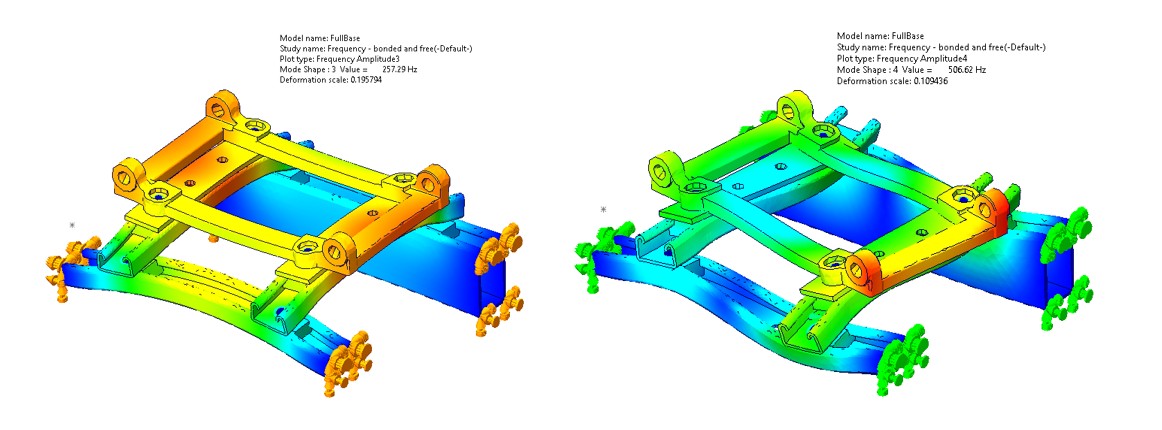

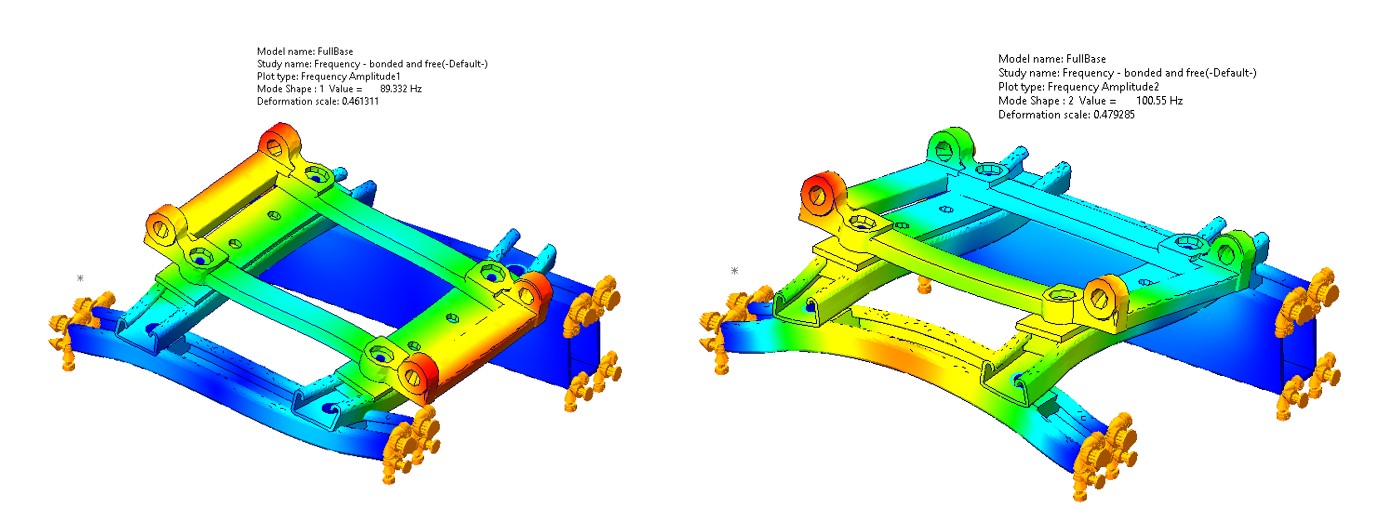

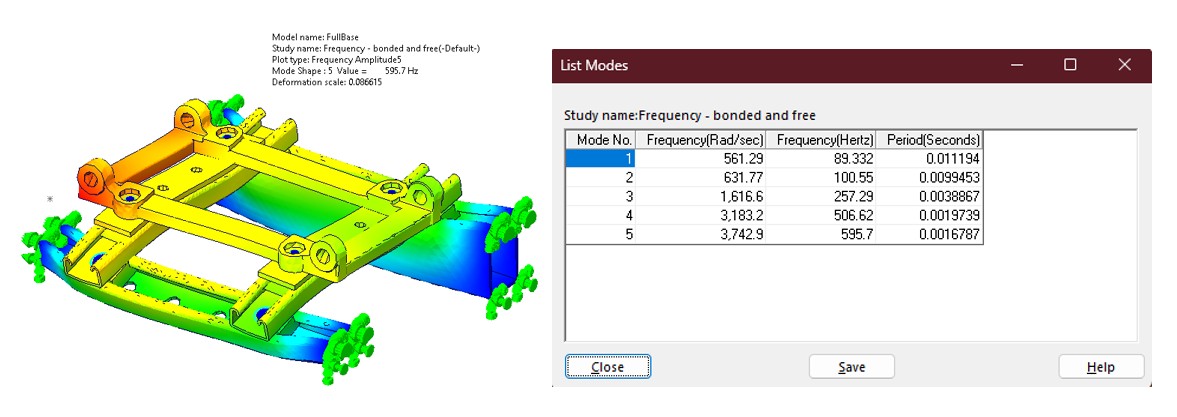

#7 Sonuçların İncelenmesi

Analiz tamamlandıktan sonra, sonuçları inceleyerek yapının doğal frekanslarını ve bu frekanslardaki mod şekillerini değerlendirebilirsiniz. Bu bilgiler, tasarımınızda gerekli iyileştirmeleri yapmanıza yardımcı olacaktır.

Frekans Analizinin Faydaları

• Güvenlik ve Dayanıklılık: Frekans analizi, yapınızın rezonans riskini belirlemenizi sağlar, böylece güvenli ve dayanıklı tasarımlar oluşturabilirsiniz.
• Optimizasyon: Analiz sonuçları, tasarımınızın hangi bölgelerinde iyileştirme yapmanız gerektiğini gösterir, böylece daha verimli ve hafif yapılar elde edebilirsiniz.
• Maliyet Tasarrufu: Yapısal sorunları önceden tespit ederek, olası hasarları ve bu hasarların yol açabileceği maliyetleri önleyebilirsiniz.

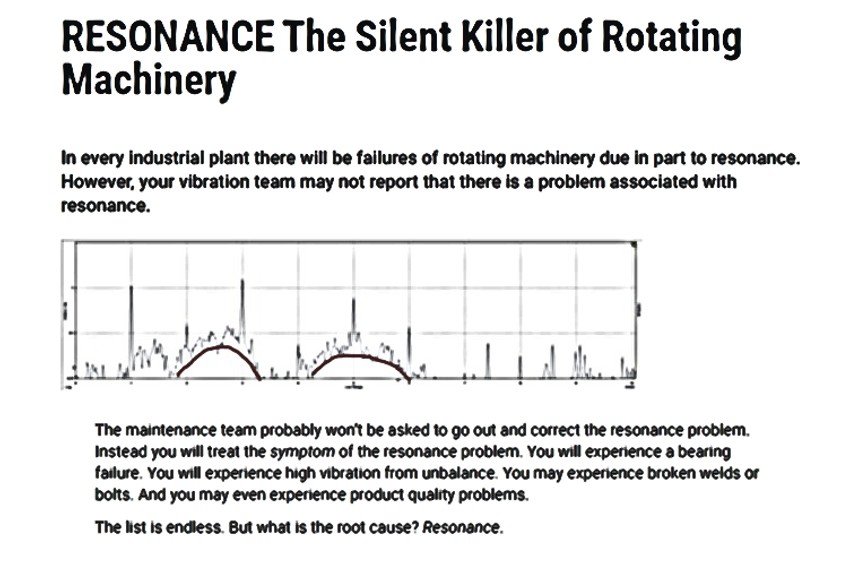

Şekil 1: https://www.maintworld.com/Applications/RESONANCE-The-Silent-Killer-of-Rotating-Machinery

SolidWorks Simulation ile frekans analizi, mühendislerin ve tasarımcıların daha güvenli, dayanıklı ve optimize edilmiş yapılar oluşturmasına olanak tanır. Bu adım adım rehberi takip ederek, siz de frekans analizi sürecini kolaylıkla gerçekleştirebilir ve tasarımlarınızda önemli iyileştirmeler yapabilirsiniz.
