SOLIDWORKS Kesme Listesi Öğelerindeki Değerleri Özel Özelliklere Aktarma

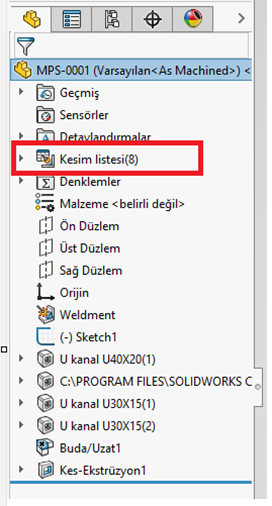

Eğer tasarımlarımızda “Sac Levha” veya “Profil” kullanıyorsak ve bu tasarımları SOLIDWORKS içerisinde “Sac Levha” ve “Profil” sekmelerindeki komutlarla oluşturduysak, unsur ağacında otomatik olarak “Kesim Listesi” oluşur.

Bu kesim listesinde profiller ve saclar için, uzunluk, toplam uzunluk, büküm bilgileri vs. gibi değerler otomatik olarak oluşur ve güncellenir.

Normalde bu değerleri PDM veya SOLIDWORKS malzeme listelerinde görmek için özel seçeneklerimiz var. Ancak bazen bu değerlerin teknik resim sayfalarında veya PDM veri kartlarında görünmesini isteriz.

Bunun için kesme listelerimizdeki “Değer/Metin İfadesi” alanındaki değeri özel özelliklerine kopyalamak gerekiyordu. Ancak SOLIDWORKS 2026 ile artık bu çok daha kolay.

Öncelikle önceki sürümlerde nasıl yapıyorduk inceleyelim:

1. Kopyalamak istediğimiz Kesim Listesindeki değerleri belirliyoruz. Aşağıdaki örnekte sac parçamızın “büküm yarıçapı” değerini kopyalamak isteyelim.

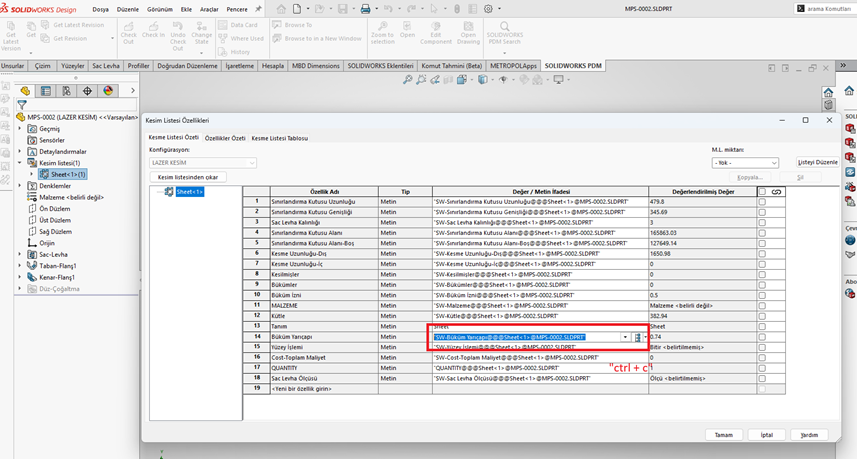

2. Büküm Yarıçapı değerindeki metini seçip kopyalıyoruz.

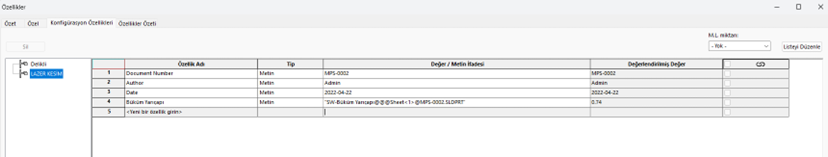

3. Kopyaladığımız değeri Özel Özelliklerdeki istediğimiz Özellik Adıyla oluşturup “Değer” alanına yapıştırıyoruz.
4. Bu işlemle birlikte artık özel özelliklerde bu değer var. Artık PDM veri kartları ve teknik resim sayfalarımıza bu alandan bu değerleri yine kopyalabiliriz.

2026’da Ne Değişti?

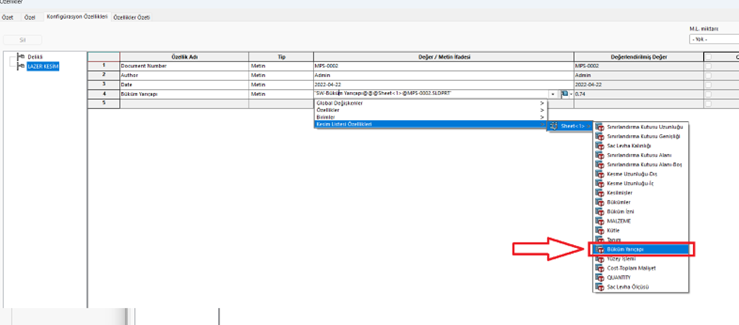

Artık değerleri tek tek kopyala yapıştır yapmamıza gerek kalmadı. Özel Özellikler alanını açtığımızda ve “Değer” kısmına geldiğimizde “Kesim Listesi Özellikleri” seçeneği bizleri karşılıyor.

Bu alandan Kesme Listesi Öğesini seçip direkt olarak tek tıklamayla sac özelliklerimizi seçebiliriz.

1’den Fazla Gövde Varsa

Özellikle profillerle çalışırken tek bir partta birden fazla profili ekliyoruz. Yine bu farklı profil özelliklerini de özel özelliklerine yazdırabilirsiniz.

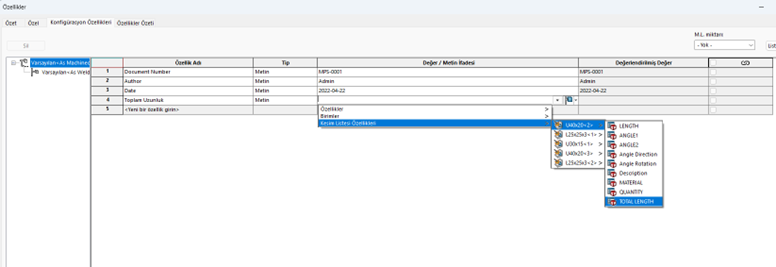

Sadece “Kesme Listesi Özelliklerini” seçtikten sonra Hangi Profil özelliğini yazmak istediğimizi seçiyoruz.

Bu sayede artık istediğiniz profilin, istediğiniz özelliğini tek bir tıklamayla özel özelliğinize yazdırabilirsiniz.

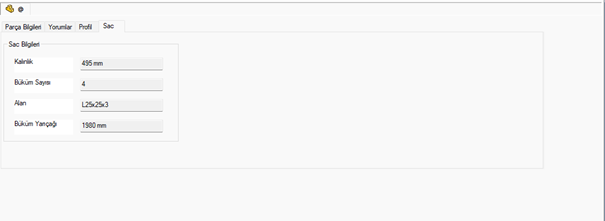

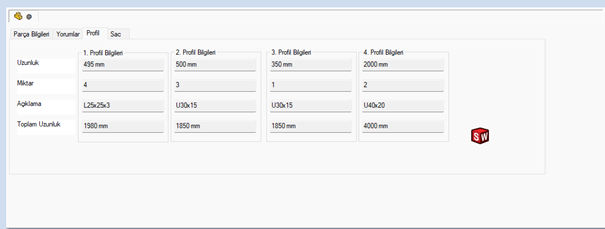

Özel özellikler sayesinde PDM Veri kartlarında da bu özellikleri kolayca takip edebilirsiniz.
